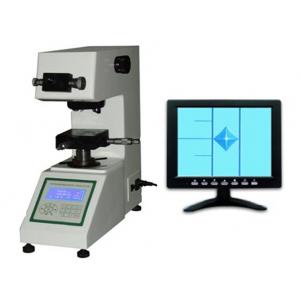

WMHV-1000系列 視頻測量微觀顯微硬度計（WMHV-1000、WMHV-1000Z、WMHV-1000S、WMHV-1000SZ）

 產品簡介   Product introduction

---

WMHV-1000系列 顯微硬度計（小屏顯），是本公司推出的新一代光機電一體化的產品，該機具有良好的可靠性，可操作性和直觀性，是采用精密機械技術、光電技術、圖形圖像處理技術和材料硬度分析軟件的新型維氏、努普硬度測試儀器。

WMHV-1000系列 顯微硬度計（小屏顯）采用了計算機軟件編程，高倍率光學測量系統和光電傳感等技術。它具有良好的可靠性，可操作性和直觀性。WMHV-1000系列 顯微硬度計外觀新穎，采用微機控制，通過軟健可選擇維氏和努氏硬度的測量、能調節測量光源的強弱，并能預置試驗力保持時間，采用LCD顯示屏，通過操作控制鍵可選擇硬度標尺HV或HK、試驗力、保荷時間、光源亮度可以無級調節，用測微目鏡測得對角線長度D1和D2值，通過面板輸入測量壓痕對角線長度、屏幕直接讀出硬度值，避免了查表的繁瑣，操作更為簡便。試驗結果可通過微型打印機輸出，也可通過與計算機鏈接并出具硬度實驗報告。

WMHV-1000系列 顯微硬度計（小屏顯）采用精密機械技術和光電技術的新型顯微維氏和努氏硬度測試儀器。采用壓痕測量轉換和測微目鏡一次測量讀數機構，使用方便，測量精度高。還可根據用戶特殊要求配制攝影裝置，能對所測壓痕和材料金相組織進行拍攝。廣泛應用于測定微小、薄形試件、表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷、瑪瑙、人造寶石等較脆而又硬的材料的努氏硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。

 應用范圍   Applications

---

該硬度計應用范圍廣，即適用于測定微小、熱處理、碳化、淬火硬化層、金屬箔、電線、薄硬化層、電鍍層、表面覆層、鋼、有色金屬和微小及薄形試件、表面滲鍍層等試件的顯微硬度，特別適用于感應硬化或滲碳化等材料的內部硬度。還可用于測定玻璃、陶瓷、瑪瑙、寶石等脆性材料的顯微硬度，是科研機構、工廠及質監部門進行材料研究和檢測的硬度測試儀器。

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 工作原理   Working principle

---

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。



力、壓痕大小的選擇

在測量維氏硬度時，只要試件條件允許，盡量使用大試驗力，測量相對比較準確。一般是硬材料用較大的試驗力；軟材料用較小的試驗力。

按照習慣，壓痕對角線長度在50um左右時測量最方便，但也要考慮材料的厚度。

參考：材料厚度≥1.5×壓痕對角線長度

例如：材料厚度=0.1mm，則壓痕對角線長度不能大于0.066mm。

這里滿足：0.1≥1.5×0.066。

性能特點   Performance characteristics

---

1、試驗力小，對薄形樣品或涂層均可測試；

2、壓痕小，幾乎無損檢測，同時可在較小范圍內進行多點測試；

3、全新浮點計算方法，使測試結果與理論結果更加接近一致；

4、摒棄傳統的人工測量后自己查表出結果的計算方式，只需輸入測量壓痕長度就能自動出結果。

5、全新大三通光路系統，目鏡和電腦可同時觀測；

6、物鏡（壓頭）-塔臺基板-光學系統-照明四者一體化結構設計；

7、主機硬件及軟件采用預留端口設置，部分功能升級只需輕松撥碼即可實現，使后續升級服務更加簡便；

8、可選配高端圖形圖像處理系統和專業硬度數據分析系統（HONC HardnessTest），連接計算機后即可出具高清硬度壓痕圖像和專業的硬度分析報告；

9、可選配自動轉塔結構，高精度的電機控制技術，讓塔臺轉換更加輕松自如；

10、本機具備自動選擇實驗力功能：能自動讀取實驗力，無需手動輸入，直接旋轉加卸載裝置，即可自動讀取實驗力.

11、多種升降系統可供選擇：螺桿升降和高精度精密絲杠升降，滿足不同需求；

12、無級調節專業照明系統，大大減輕了操作人員頻繁測量帶來的視覺疲勞；

13、高級存儲系統可以隨時記憶測試結果，避免斷電帶來的數據丟失；

14、本機采用了高端的光學成像技術，圖像壓痕清晰，測量精度更高；

15、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

16、垂直導軌結構的加卸荷系統，讓加卸荷均在一個面上實現，保證了砝碼施加實驗力的穩定性；

17、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

18、維氏、努氏測量標尺任意可選；

19、高精度的升降軸讓機器運行更加平穩舒適；

20、穩定的機械結構設計，使機器的使用壽命更長；

21、測試空間大，可允許放置較大的試樣；

22、標準配置齊全，可滿足所有標尺的測試要求；

23、C++語言編制程序，大幅度提高硬件在運行中的可靠性和穩定性；

24、本機具備雙顯功能：本機采用LCD顯示屏,同時顯示兩種硬度結果。通過操作控制鍵可選擇硬度標尺HV或HK同時設定HRA、HRB、HRC、HB、等多種硬度換算結果；

25、精確的360度塔臺等分技術，精密的定位結構替代了傳統的彈片定位結構，大大提高了定位精度，讓塔臺定位更加精準；

26、儀器在加載和卸載過程中用高性能的光偶傳感器來控制，在加荷、卸荷和保荷過程中更加穩定；

27、內置式鹵素燈光源；特制的高質量鹵素燈，使用壽命30000小時以上；

28、配備高倍率150X(觀察時),600X(測量時)，放大倍率更高更適合于對材料的金相觀察和硬度測量。

29、配備大屏幕視頻測量顯示系統，避免了頻繁測量帶來的視覺疲勞，也大大提高了測量精度；

 技術指標   Technical indicators

---

規格/型號	WMHV-1000	WMHV-1000S	WMHV-1000Y	WMHV-1000SY	WMHV-1000Z	WMHV-1000SZ	WMHV-1000ZY	WMHV-1000SZY
試驗力	（0.098、0.246、0.49、0.98、1.96、2.94、4.90、9.80）N；
	（10、25、50、100、200、300、500、1000）gf；
硬度標尺	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1；
試驗力選擇	外置式選力旋鈕（自動轉換）
試驗力加載方式	自動加荷、保荷、卸荷；施加試驗力速度：0.05mm/s
測量方式	測微目鏡輪轂讀數
轉塔方式	手動轉塔				自動轉塔
升降系統	螺桿升降		高精度精密絲杠升降		螺桿升降		高精度精密絲杠升降
十字試臺	輪轂讀數	數字顯示	輪轂讀數	數字顯示	輪轂讀數	數字顯示	輪轂讀數	數字顯示
符合標準(精度)	國標GB/T4340,選配標準:《國際ISO6507、美國ASTME384、日本JISB7734》
顯示系統	小屏顯（機身）+視頻測量顯示系統（外置）
保荷時間	0-60秒可調
目鏡倍率	15X（可選配10 X）
物鏡倍率	10X（觀察）、40X（測量）；
總放大倍率	150X(觀察時)、600X(測量時)；（可選100 X 觀察、400 X測量）
測微鼓輪最小分度值	0.125μm
測量范圍	0-3000HV（理論值：最大硬度值6000，最小硬度值0.001）
光源通道	大三通道，CCD與目鏡同時觀察，無需切換
光源系統	鹵素燈（亮度可調節）
試件最大高度	100mm
試件最大寬度	100mm
工作臺尺寸	100X100mm；移動范圍：25X25mm；最小位移量：0.01mm
電源	AC220V/50Hz（可定制）
外形尺寸	（480×420×180）mm
重量	45kg

 標準配置   Standard configuration

---

1、顯微硬度計 主機（含視頻測量顯示系統）

2、砝碼組（含標準砝碼和砝碼桿）

3、標準維氏壓頭

4、十字試臺

5、專用測微目鏡

6、10×、40×物鏡

7、升降系統

8、標準維氏硬度塊

9、螺絲批
